水泥混凝土試塊成型和坍落度試驗(yàn)

    試驗(yàn)報(bào)告

   試驗(yàn)?zāi)康暮瓦m用范圍

    混凝土混合料的和易性是根據(jù)定量測(cè)定流動(dòng)性的原則和測(cè)定粘聚力和保水性的直觀經(jīng)驗(yàn)確定的

    有兩種方法可定量測(cè)定流動(dòng)性：坍落度法和威布爾稠度法。坍落度法適用于坍落度值不小于

    10mm的塑性混凝土混合物；Viper稠度法適用于Viper稠度在5到30之間的干燥和堅(jiān)硬混凝土混合物。骨料的最大粒徑不得大于40mm。本試驗(yàn)選用坍落度法

    主要混凝土儀器設(shè)備

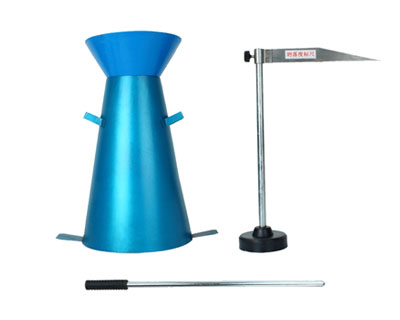

    （1）坍落度筒：截短圓錐形，由薄鋼板或其他金屬板制成（2）振動(dòng)器：端部為圓形，直徑16mm，長(zhǎng)度650mm（3）其他：加料漏斗、小鏟、鋼尺、抹刀等

試驗(yàn)步驟

    （1）將坍落度筒等器具打濕，將筒體放在不吸水的剛性水平底板上，然后用腳踩在兩側(cè)的腳踏板上，使坍落度筒在加載時(shí)保持在固定位置

    （2）用小鏟將混凝土混合料試樣分三層均勻加載到坍落度筒中，使每層夯實(shí)后的高度約為筒體高度的三分之一。每層用搗固棒搗固25次，搗固應(yīng)沿螺旋方向由外至中進(jìn)行，每次搗固應(yīng)均勻分布在截面上。在筒體附近插入混凝土?xí)r，搗固桿可略微傾斜；插入底層時(shí)，搗固桿應(yīng)穿過整個(gè)深度；夯實(shí)第二層或頂層時(shí)，夯實(shí)應(yīng)通過該層插入下一層表面。澆筑頂層時(shí)，混凝土應(yīng)高于筒體開口。搗實(shí)過程中，如果混凝土沉入筒口以下，應(yīng)隨時(shí)添加。頂層夯實(shí)后，刮去多余的混凝土，用抹刀抹平

    （3）筒體旁底板上的混凝土清除后，坍落度筒體應(yīng)在5-10S內(nèi)完成垂直穩(wěn)定提升；從開始裝載到提升坍落度筒的整個(gè)過程應(yīng)連續(xù)進(jìn)行，并應(yīng)在150s內(nèi)完成。（4）提升坍落度筒后，測(cè)量筒體高度與坍落后混凝土混合料最高點(diǎn)之間的高差，這是混凝土混合物的坍落度值（單位為mm，讀數(shù)精確到5mm）。如果混凝土坍塌或同時(shí)被剪切，則應(yīng)重新測(cè)量。如果在第二次試驗(yàn)中仍出現(xiàn)上述現(xiàn)象，則表明混凝土的和易性較差，應(yīng)記錄下來(lái)以備將來(lái)參考

    （5）在測(cè)量坍落度后，觀察混合物的以下特性并記錄下來(lái)。粘合力：用振動(dòng)器輕輕敲打坍塌混凝土錐體的側(cè)面。如果圓錐體逐漸下沉，則表明粘聚力良好；如果錐體塌陷、部分塌陷或出現(xiàn)離析，則表明粘聚力差。保水性：坍落度筒體提升后，如果底部沉淀較多的漿液，錐體部分的混凝土也會(huì)因漿液損失而暴露，說明保水性差；如果沒有泥漿或僅從底部分離出少量泥漿，則表明保水性良好

    試驗(yàn)結(jié)果

    水泥混凝土坍落度試驗(yàn)表：試驗(yàn)次數(shù)坍落度（mm）保水粘結(jié)力130.0良好2

    29.0良好330.0良好平均29.7良好

    v.試驗(yàn)結(jié)論混凝土坍落度為30mm，10mm～40mm，符合要求；此外，混凝土的保水性和粘聚力良好

本文標(biāo)簽： 混凝土塌落度測(cè)定儀 混凝土儀器

版權(quán)說明：如非注明，本站文章均為 河北航信儀器制造有限公司原創(chuàng)，轉(zhuǎn)載請(qǐng)注明出處和附帶本文鏈接 http://shenzhoudun.com.cn/gsxw/206.html。
